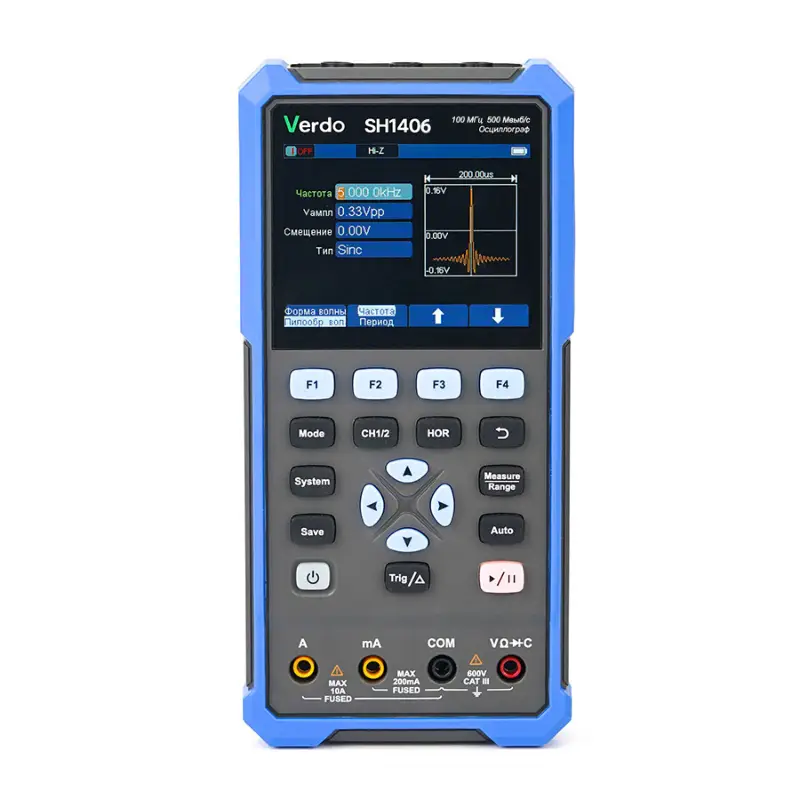

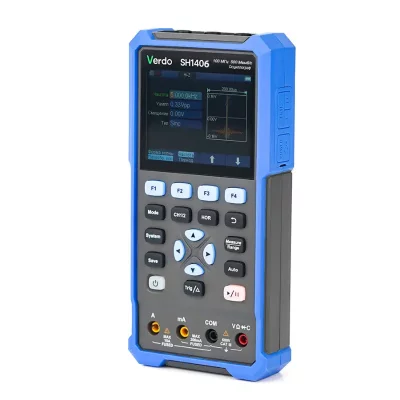

Осциллограф-мультиметр VERDO SH1407

Госреестр

Артикул: x-16699

Осциллограф-мультиметр VERDO SH1407 — это современный цифровой прибор с двумя каналами, предназначенный для высокоточного анализа электрических сигналов в широком спектре применений. Устройство обладает полосой пропускания 200 МГц, что позволяет ему работать с высокочастотными сигналами и фиксировать мельчайшие детали переходных процессов благодаря времени нарастания фронта импульса не более 1,75 наносекунд.

Подробнее

30 212 руб./шт

Поверка - 3960 ₽/шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Вертикальная система осциллографа оснащена 8-битным аналого-цифровым преобразователем и предлагает широкий диапазон коэффициента вертикальной развертки от 1 мВ на деление до 10 В на деление, что позволяет адаптироваться к сигналам различной амплитуды. При необходимости пользователь может отключать ограничение полосы пропускания аналогового сигнала на 20 МГц, обеспечивая дополнительную гибкость для более точного анализа.

Горизонтальная система прибора обеспечивает максимальную частоту дискретизации до 1 гигавыборки в секунду, что значительно повышает точность временных измерений и позволяет эффективно захватывать быстрые процессы. Диапазон временной развертки варьируется от 2 наносекунд на деление до 1000 секунд на деление, что делает прибор универсальным для анализа как высокочастотных, так и медленных сигналов. Глубина памяти достигает 64 килобайт для одного канала и 32 килобайта при работе с двумя каналами, что достаточно для детального исследования осциллограмм.

VERDO SH1407 поддерживает стандартные математические операции с осциллограммами — сложение, вычитание, умножение, деление и преобразование Фурье (FFT), что значительно расширяет возможности анализа и обработки сигналов. Оснащённый ярким 3,5-дюймовым ЖК-дисплеем с разрешением 320×240 пикселей, прибор обеспечивает удобное и чёткое отображение данных, делая работу пользователя комфортной и продуктивной.

Характеристики

? Стоимость поверки оборудования Поверка	3960
Количество каналов	2
Полоса пропускания	200 МГц
Частота дискретизации	1 Гвыб/с
АЦП (бит)	8 бит
Тип	Осциллограф-мультиметр

Характеристики

Система вертикального отклонения аналоговых каналов
Верхняя частота полосы пропускания		200 МГц
Время нарастания фронта (типичное)		≤ 1,75 нс
Вход	Аппаратное ограничение полосы пропускания	20 МГц
	Входное сопротивление	1 МΩ±2%, параллельно с 16 пФ±10 пФ
	Макс. входное напряжение, (для 1 МОм)	400 В (DC + AC пик)
	Чувствительность по вертикали	от 1 мВ/дел. до 10 В/дел.
	Коэффициент затухания пробника	1X - 10000X
	Режимы входа	Связь по постоянному току, связь по переменному току(≥10 Гц@-3дБ), земля
Смещение	6 делений
Пределы допускаемой относительной погрешности коэффициента отклонения, %	±3,0%
Погрешность по постоянному току в режиме усреднения (типично)	Разница по напряжению между любыми двумя средними значениями осциллограмм ≥16, полученных при одинаковой настройке осциллографа и условиях окружающей среды (△V):	± (3% Показания + 0,05 дел)
Режимы захвата данных	Выборка	Последовательный захват выборок
	Обнаружение пиковых значений	Захват глитчей
Макс. скорость захвата осциллограмм	10 000 осциллограмм/с
Разрешение по вертикали	8 бит
Диапазон частот дискретизации	0,25 Выб/с - 1 Гвыб/с
Интерполяция	Sin(x))/x
Система горизонтального отклонения каналов
Диапазон скорости развертки	2 нс/деление – 1000 с/деление с шагом 1-2-5
Пределы допускаемой относительной погрешности измерения длинных временных интервалов	±100x10^-6
Максимальная длина записи	8К
Система запуска
Источники запуска	Канал CH1, CH2
Параметры запуска	Диапазон уровня триггера	±4 деления от центра экрана
	Точность уровня триггера (типичная)	±0,3 дел
	Cмещение точки запуска	В соответствии с длиной записи и временной разверткой
Тип запуска	Запуск по фронту	Подъем, Падение
Режимы запуска	Автоматический, ждущий и однократный
Частотомер	4 ½ разрядов. Измерение частоты входного сигнала путем измерения частоты запуска по каналу.
	Диапазон частот составляет от 2 Гц до полной полосы пропускания
Система хранения данных
Место хранения данных	Внутренняя память – до 4 осциллограмм (формат .BIN), 4 настроек, 4 копии экрана, 4 файла формата CSV
Измерение параметров сигнала
Курсоры	Время, амплитуда, время+ амплитуда
Автоматизированные измерения	Измеряется до12 параметров, до 6 из которых можно вывести на экран одновременно. Для всех моделей возможно измерение следующих параметров: Период, частота, среднее значение, размах, максимальное значение, минимальное значение, амплитуда. Для приборов SH1407 и SH1408 возможно дополнительно измерять: среднеквадратичное значение, скорость нарастания, скорость спада, ширину импульса (положительная) , ширину импульса (отрицательная).
ПО для передачи данных в ПК
USB	ПО позволяет отображать осциллограммы на экране компьютера, позволяет сохранять данные проводимых измерений в виде файла в формате *.bin, а также сохранять снимки экрана прибора и проводить курсорные измерения отображаемых осциллограмм. Управление прибором посредством команд SCPI.
Мультиметр
Полная шкала	4 ½ разряда (макс. 19999 отсчетов)
Тестирование диодов	0 В - 2 В
Входное сопротивление	До 10 МОм
Прозвонка	<50 Ом - звуковой сигнал
Емкость	20 нФ – 2 мФ: ± (3%+10 е.м.р.) Примечание: Сокращение «е.м.р.» означает «единиц младшего разряда»
Напряжение	DCV: 200 мВ ± (0,5% +10 е.м.р.), 2 В, 20 В, 200 В,1000 В ± (0,3% +5 е.м.р.) ACV (True RMS): 200 мВ, 2 В, 20 В, 200 В: ± (0,8% +10 е.м.р.), 750 В: ± (1%+10 е.м.р.) Частота: 40 … 1000 Гц
Ток	DCA: 0,2 А, ± (0,8% +10 е.м.р.), 10 A: ± (2,5% +10 е.м.р.) ACA: 0,2 А, ± (1% +10 е.м.р.), 10 A: ± (2,8% +10 е.м.р.)
Сопротивление	200 Ом (0,8% +10 е.м.р.) 2 кОм (0,8% +5 е.м.р.) 20кОм ~ 2 МОм (0,8% +3 е.м.р.) 20 MОм: ± (1% +3 е.м.р.) 100 MОм: ± (5% +10е.м.р.)
Дополнительный функционал	Режим относительных измерений Ручной и автоматический выбор диапазонов измерений Режим удержания показаний
Характеристики дисплея
Тип дисплея	Жидкокристаллический цветной TFT дисплей с диагональю 3,5 дюймов (8,9 см), 65536 цветов
Разрешение	320x240
Координатная сетка	Сетка 8 делений по вертикали на 12 делений по горизонтали
Формат	YT XY
Порты ввода-вывода
USB-хост-порт	Поддерживает сохранение осциллограмм, настроек, картинок, запись самописца вольтметра на внешнее устройство USB-памяти
V/Ω/A/-II-	Вход мультиметра
COM	Общий вход мультиметра-регистратора
Компенсатор пробника	Амплитуда 3,3 В, частота 1 кГц
Источник питания
Тип питания	Сетевое (через адаптер) или с помощью аккумулятора
Сетевое напряжение источника питания	Переменное напряжение 100 - 240 Вскз 50/60 Гц САТ II
Питание на входе в прибор	Постоянное напряжение 5 В, 2 А
Предохранитель	2 A, класс T, 250 В
Аккумулятор	тип 18650 x 2, (3,7 В, 2200 мА/ч)
Общие характеристики
Рабочая температура (нормальные условия)	15 … 25°C
Температура хранения	-20 … 60°C
Относительная влажность	30 … 80%
Атмосферное давление	от 84 до 106 кПа
Электромагнитная совместимость	Соответствует требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
Габаритные размеры (ДxВxШ)	198 x 96 x 38 мм
Вес	Не более 0,6 кг (без аксессуаров)
