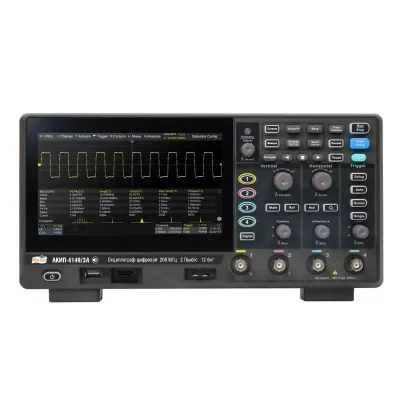

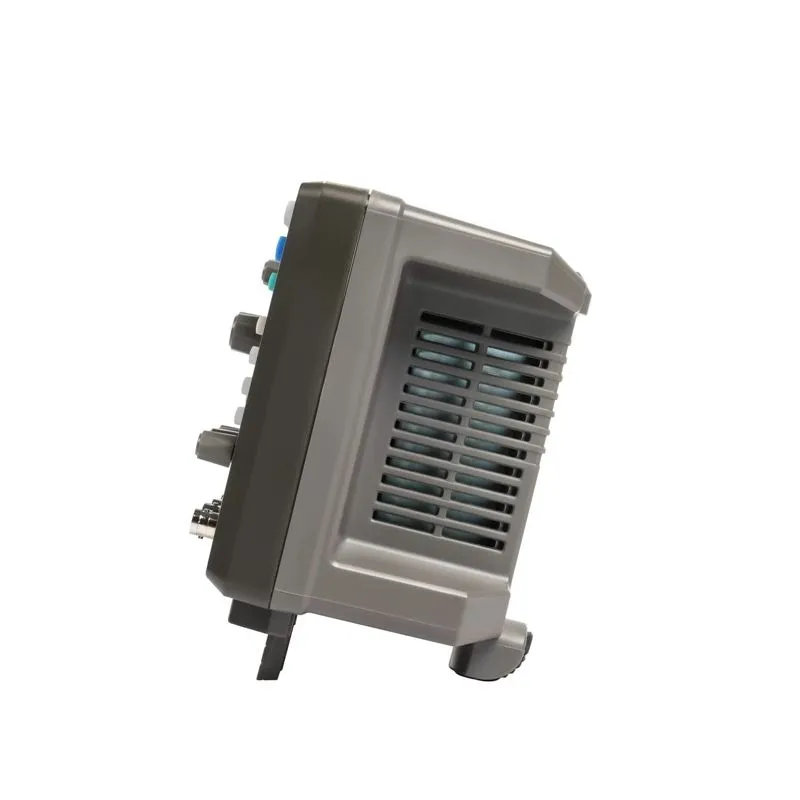

Осциллограф цифровой АКИП-4149/3А

Госреестр

Артикул: x-17433

Цифровой осциллограф АКИП-4149/3А предназначен для регистрации, измерения и анализа аналоговых и цифровых сигналов. Модель оснащена четырьмя независимыми каналами и обеспечивает полосу пропускания 200 МГц, что делает её универсальным инструментом для разработки, наладки и диагностики электронных устройств.

Подробнее

94 050 руб./шт

Поверка - 5220 ₽/шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Осциллограф цифровой АКИП-4149/3А — многоканальный анализатор сигналов с полосой пропускания 200 МГц

Конструктивные особенности и функциональные возможности

Каналы вертикального отклонения

Полоса пропускания: 200 МГц
Время нарастания (при входном сопротивлении 50 Ом): не более 1,8 нс
Ограничение полосы пропускания (фильтр): 20 МГц
Количество каналов: 4

Четырёхканальная архитектура осциллографа позволяет одновременно наблюдать и сравнивать несколько сигналов, анализировать взаимные задержки и проводить фазовые измерения. Возможность синхронного захвата данных с четырёх источников упрощает отладку сложных цифровых и смешанных схем.

Канал горизонтального отклонения

Погрешность частоты внутреннего опорного генератора: ±2,5 × 10⁻⁵
Режимы работы: основной, ZOOM окна, самописец (ROLL), X-Y

Эти режимы обеспечивают гибкость отображения сигналов — от быстропереходных импульсов до медленных процессов, требующих длительной записи.

Система синхронизации

Чувствительность синхронизации: 0,6 деления шкалы
Предзапуск: 0…100 % памяти
Типы синхронизации:
- по фронту,
- по скорости нарастания,
- по длительности,
- по параметрам окна,
- ТВ-форматы (NTSC, PAL, HDTV),
- по НЧ-протоколам I²C, SPI, UART/RS-232, CAN, LIN.

Такая система позволяет надёжно фиксировать нужную часть сигнала даже при сложных формах волны.

Декодирование цифровых шин
Прибор поддерживает автоматическое декодирование и отображение данных по популярным интерфейсам: I²C, SPI, UART/RS-232, CAN, LIN. Это делает осциллограф удобным инструментом для анализа обмена между микроконтроллерами, сенсорами и исполнительными устройствами.

Дисплей и управление

Цветной TFT-экран, диагональ 17,78 см
Разрешение: 1024 × 600 пикселей
Емкостной сенсорный интерфейс
Сетка отображения: 8 × 10 делений

Высокое разрешение дисплея и отзывчивое сенсорное управление обеспечивают точное масштабирование осциллограмм и удобное взаимодействие с функциями прибора.

Основные преимущества

Четыре канала наблюдения для одновременного анализа нескольких сигналов
Высокая полоса пропускания и малое время нарастания
Поддержка декодирования распространённых цифровых протоколов
Сенсорный TFT-дисплей с интуитивным управлением
Возможность длительной записи и анализа низкочастотных процессов

Осциллограф АКИП-4149/3А применяется в инженерных и исследовательских лабораториях, на производстве и в образовательных учреждениях для изучения и контроля параметров электронных систем.

Характеристики

? Стоимость поверки оборудования Поверка	5220
Количество каналов	4
Полоса пропускания	200 МГц
Питание	напряжение: 00…240 В (50/ 60 Гц), 120 Вт максимум (4 Вт в режиме ожидания)
Тип дисплея	Цветной (TFT) емкостный сенсорный
Размер дисплея	диагональ 17,78 см, разрешение 1024 x 600, 8 x 10 делений
Тип	Цифровой

Характеристики

	АКИП-4149/1	АКИП-4149/1А	АКИП-4149/2	АКИП-4149/2А	АКИП-4149/3	АКИП-4149/3А
Канал вертикального отклонения
Число каналов	2	4	2	4	2	4
Полоса пропускания (-3 дБ, 50 Ом)	70 МГц		100 МГц		200 МГц
Время нарастания (50 Ом)	≤ 5 нс		≤ 3,5 нс		≤ 1,8 нс
Ограничение ПП	20 МГц		20 МГц		20 МГц
Коэффициент отклонения (Коткл.)	500 мкВ/дел…1 В/дел
Уровень собственных шумов (скз, 1 мВ/дел, 50 Ом)	не более 70 мкВ, в полной полосе пропускания при использовании согласованной нагрузки 50 Ом
Погрешность измерения постоянного напряжения при Uсм = 0 В	500 мкВ/дел…4,95 мВ/дел: ±(0,015·8[дел]·Ко[мВ/дел]+1) 5 мВ/дел…10 В/дел: ±(0,005·8[дел]·Ко[мВ/дел]+1), где Kо – значение коэффициента отклонения, мВ/дел Uсм – установленное значение напряжения смещения, мВ
Диапазон установки смещения	500 мкВ/дел … 5 мВ/дел: ± 1,6 В; 5,1 мВ/дел … 10 мВ/дел: ± 4 В; 10,2 мВ/дел … 100 мВ/дел: ± 8 В; 102 мВ/дел … 1 В/дел: ± 80 В; 1,02 В/дел … 10 В/дел: ± 400 В
Погрешность установки уровня постоянного смещения, мВ	± (0,005x\|Uсм\|+0,005x\|Uпр\|+1), где Uсм – установленное значение напряжения смещения, мВ Uпр – конечное значение диапазона установки напряжения смещения, мВ
Входной импеданс	1 МОм (± 2 %) / 17 пФ ± 2 пФ
Максимальное входное напряжение	≤ 400 Впик (DC+AС пик), DC…10 кГц
Канал горизонтального отклонения
Коэффициент развертки (Кразв.)	2 нс/дел…1000 с/дел		2 нс/дел…1000 с/дел		1 нс/дел…1000 с/дел
	Самописец (ROLL): 50 мс/дел…1000 с/дел
Погрешность частоты внутреннего опорного генератора	±2,5·10-5
Погрешность измерения временных интервалов	±(δF·Tизм+2/Fд), где δF – относительная погрешность частоты внутреннего опорного генератора Tизм – измеренный временной интервал, с Fд – частота дискретизации, Гц
Режимы работы	Основной, ZOOM окна, самописец (ROLL), X-Y
Синхронизация
Источник синхросигнала	Любой из каналов, сеть, логический канал
Режимы запуска развертки	Автоматический, ждущий, однократный
Виды синхронизации	По фронту, по скорости нарастания, по длительности, ТВ (NTSC，PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/ RS232, CAN, LIN
Предзапуск	0…100% памяти
Послезапуск	0…10000 делений
Вид входа	Открытый, закрытый, ВЧ и НЧ фильтры
Чувствительность синхронизации	0,6 деления шкалы
Аналого-цифровое преобразование
Разрешение по вертикали	12 бит (до 15 бит с шагом 0,5 бита при использовании математической функции увеличения разрешения (ERES)
Частота дискретизации	2 ГГц – активен один аналоговый канал 1 ГГц – активны два аналоговых канала 500 МГц – активны три или четыре аналоговых канала
Интерполяция	SinX/X, X
Длина записи	50 МБ/кан – активен один канал 25 МБ/кан – активны два канала 10 МБ/кан – активны три или четыре канала				100 МБ/кан – активен один канал 50 МБ/кан – активны два канала 25 МБ/кан – активны три или четыре канала
Скорость обновления экрана	80.000 осц./с – нормальный режим				120.000 осц./с – нормальный режим
	до 500.000 осц./с в режиме сегментированной развертки
Пиковый детектор	2 нс
Режимы работы	Выборка, пиковый детектор
Курсорные измерения
Источник курсоров	КАН1…КАН4, Логические каналы, МАТЕМ, ОПОРН, ГИСТОГРАММА
Функции	Ручное управление: время - X1, X2, (X1-X2), (1/ΔT); амплитуда - Y1, Y2, (Y1-Y2) Режим отслеживания: время - X1, X2, (X1-X2)
Автоматические измерения
Источник измерений	КАН1…КАН4, Логические каналы, МАТЕМ, ОПОРН, ИСТОРИЯ
Диапазон измерений	Весь экран или ограниченно (определяется курсорами)
Функции по вертикали	Макс, Мин, Пик-Пик, Верхнее, Нижнее, Амплитуда, Среднее, Цикл Среднее, СКО, Цикл СКО, СКЗ, Цикл СКЗ, Медиана, Цикл Медина, выбросы на вершине и в паузе
Функции по горизонтали	Период, Частота, Время Макс, Время Мин, +Длительность, -Длительность, Время нарастания/спада, Длительность пакета положительная и отрицательная, +Коэф. Заполнения, -Коэф. Заполнения, Задержка, Джиттер
Дополнительные	Площадь положительная или отрицательная, абсолютное значение площади по переменному и постоянному току, количество фронтов, количество импульсов
Измерение задержки	Фаза, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, смещение
Статистика	Текущее значение, Макс, Мин, СКО, Гистограмма, Тренд, Отслеживание До 1024 отсчетов
Математика
Математические каналы	F1, F2, F3, F4
Источник математики	КАН1 … КАН4, F1 … F4, Z1 … Z4
Функции	+, -, х; /; d/dt, ∫dt, √, ex, 10x, ln, lg, ERES, усреднение, редактор формул БПФ – частотный анализ при длине памяти 2 МБ
АЧХ анализ
Измерительный канал	Любой из аналоговых каналов
Поддерживаемый источник сигнала	SAG1021I – аппаратная опция генератора сигналов Генераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3409Е, АКИП-3418, АКИП-3422
Тип развертки	Прямая, многоуровневая
Диапазон частот	10 Гц … 120 МГц (линейный или логарифмический режим)
Виды измерений	Верхняя частота среза, Нижняя частота среза, Полоса пропускания, Запас по усилению, Фаза
Дополнительные возможности
Режим HISTORY	Сохранение с временными метками последних 80.000 осциллограмм
Измерение мощности (опция)	Качество электроэнергии, гармоники тока, пусковой ток, потери при переключении, скорость нарастания напряжения, модуляция, пульсации на выходе, включение / выключение, переходная характеристика, PSRR, эффективность
Автоустановка	В/дел, с/дел, параметры синхросигнала
Режим X-Y	Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц
Декодирование
Формат данных	I2C, SPI, UART/RS232, CAN, LIN
Логический анализатор (опция)
Число каналов	16
Частота дискретизации	1 ГГц максимум
Длительность импульса	от 3,3 нс
Длина памяти	до 10 МБ/канал
Синхронизация	по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN
Порог срабатывания	TTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский
Генератор функциональный (опция)
Внешний модуль	SAG1021I
Число каналов	1
Формы сигналов	Синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов)
Частотный диапазон	1 мкГц…25 МГц (Синус) 1 мкГц…10 МГц (Прямоугольник, импульс) 1 мкГц…300 кГц (Пила) 1 мкГц…5 МГц (сигналы произвольной формы) Шум, полоса частот > 25 МГц
Разрешение	1 мкГц
Погрешность установки	±5*10-5
Частота дискретизации	125 МГц
Длина памяти	16000 точек для произвольной формы
Разрядность ЦАП	14 бит
Выходной уровень	3 Впик-пик (50 Ом); 6 Впик-пик (1 МОм)
Постоянное смещение	± 1,5 В (50 Ом); ± 3 В (1 МОм)
Ограничение уровня	где Voffset – установленно значение постоянного смещения Vmax – максимальное пиковое напряжение на выходе с учётом выходного сопротивления Vpp – установленное значение выходного уровня сигнала
Скважность	1 % ~ 99 % (для прямоугольника и импульса)
Симметрия	0 % ~ 100 % (для пилы)
Общие данные
ЖК-дисплей	Цветной (TFT) емкостный сенсорный, диагональ 17,78 см, разрешение 1024 x 600, 8 x 10 делений

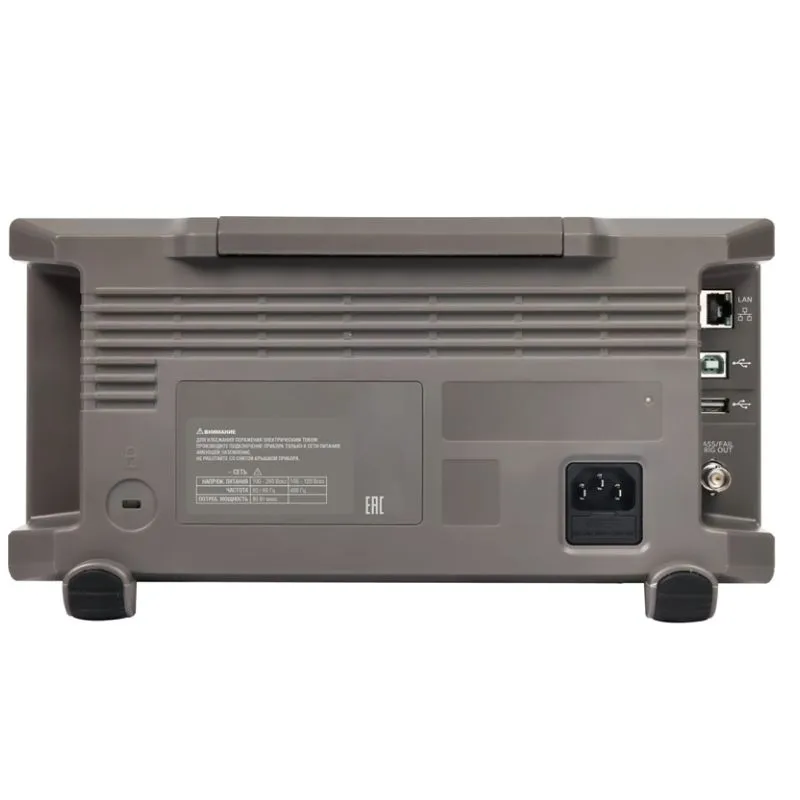

Входы выходы	Передняя панель: USB 2.0 Host, Выход калибратора 1 кГц, 3 В меандр, SBUS (MSO пробник) Задняя панель: USB 2.0 Host, USB 2.0 Device, LAN 10/100MbaseT (RJ45), Auxiliary Output: Выход синхр. (3,3 В LVCMOS), Доп.Контр. Выход (3,3 В TTL)
Напряжение питания	100…240 В (50/ 60 Гц), 120 Вт максимум (4 Вт в режиме ожидания)
Условия эксплуатации	0...+50 °С, влажность не более 90% без образования конденсата
Габаритные размеры	312 х 132,6 х 151 мм
Масса	Нетто: 2,6 кг; Брутто: 3,8 кг
Примечание: при сохранении данных в режиме удаленного управления по интерфейсу LAN/Ethernet доступна выгрузка 25 МБ записанных отсчетов. Весь объем собранных данных (максимально до 200 МБ) может быть перенесен на другое внешнее устройство при помощи USB-flash носителя.
