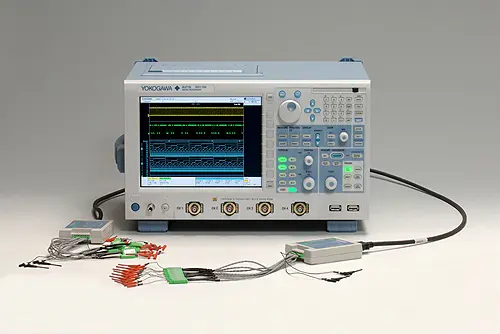

Осциллограф Yokogawa DL9040L (демонстрационный)

Спец.цена

Госреестр

Артикул: d-17567

Многофункциональный высокопроизводительный осциллограф с полосой пропускания 500 МГц, позволяющий производить анализ последовательных шин передачи данных(CAN, LIN, I2C и SPI), а также тесты на совместимостимость со стандартом USB2.0.

Подробнее

401 828 руб./шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Осциллограф Yokogawa DL9040L — это высокотехнологичный прибор, предназначенный для исследования и анализа электрических сигналов. Он обладает рядом уникальных функций и возможностей, которые делают его незаменимым инструментом для инженеров и исследователей в области электроники и телекоммуникаций.

Одной из главных особенностей DL9040L является его высокая частота сбора данных — до 25 000 форм сигналов в секунду на канал. Это позволяет получать детальные и точные изображения исследуемых сигналов, даже если они имеют сложную форму или быстро изменяются во времени.

DL9040L также обладает широкой полосой пропускания в 500 МГц и максимальной частотой выборки в 5 ГВыб/с. Это позволяет ему регистрировать сигналы в широком частотном диапазоне и с высокой точностью воспроизводить их форму.

Максимальная длина записи в 6,25 Мслов на канал обеспечивает достаточный объём памяти для хранения больших объёмов данных. Это позволяет проводить длительные эксперименты и анализировать полученные результаты.

Функция записи данных, предшествующих запуску развёртки, позволяет сохранять информацию о сигнале до начала его непосредственного исследования. Это особенно полезно при анализе переходных процессов или кратковременных событий.

После окончания сбора данных пользователь может просмотреть и проанализировать до 2000 последних форм сигналов. Это даёт возможность детально изучить полученные данные и выявить закономерности или аномалии в поведении сигнала.

Характеристики

Количество каналов	4
Полоса пропускания	500 МГц
Тип	Осциллограф

Характеристики

Запись данных, предшествующих запуску развертки.
Наблюдение одиночных событий.
Большой объем памяти.
Математическая обработка сигнала в режиме реального времени.
Интерфейс связи Ethernet, USB.
Встроенный принтер (опция).
Запись данных на внешний носитель: флэш-карта.
Полоса частот:
- 0.5 ГГц (DL9040/DL9040L);
- 1.0 ГГц (DL9140/DL9140L);
- 1.5 ГГц (DL9240/DL9240L).
Частота выборки на канал:
- 5 ГВыб./с (2 канала) 2.5 ГВыб./с (4 канала) (DL9040/DL9040L/DL9140/DL9140L).
- 10 ГВыб./с (2 канала) 5 ГВыб./с (4 канала) (DL9240/DL9240L).
Количество каналов: 4.
Память, миллионов точек на канал:
- 2.5 (DL9040/DL9140/DL9240);
- 6.25 (DL9040L/DL9140L/DL9240L).
Скорость сбора данных: 2.5 миллиона кадров/сек. на каждый канал.
Вертикальное разрешение, бит: 8 до 13.
Вертикальная чувствительность, В/дел: 0,002 — 10.
Погрешность измерения уровня, %: 1,5.
Диапазон измерения временной развертки: 500 пс/дел — 50 с/дел.
Погрешность опорного генератора, ppm: 10.
Экран: TFT; 8,4 дюйма; цветной.
Интерфейсы: GP-IB (NI PCMCIA-GPIB card), USB, Ethernet(опция), PC card.
Специализированные прикладные программы измерений: I2C, SPI, LIN и CAN.
Габариты, мм: 350x200x178.
Масса, кг: 6,5.
